水喷射真空泵是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过斜度的喷咀喷出。聚合在一个焦点上，由于喷射水流速度较高，于是周围形成负压使器室内产生真空，另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部分的蒸汽凝结成水，小量未被冷凝得蒸汽和不凝结的气体与高速喷射的水流互相摩擦，混合与挤压，通过扩压管被排除，使器室内形成更高的真空。水喷射真空泵应用极为广泛，主要用于真空与蒸发系统。进行真空抽液。真空蒸发、真空过滤、真空洁净、干燥、脱臭等工艺，是制糖、制药、化工、食品、发酵以及一些轻工、国防部门广泛需求的设备。
1、从水泵至水喷射真空泵的冷水进入管路，应尽量减少管路长度和弯头，使阻力损失减小。
2、排水管要求垂直而无弯头。
3、各接口要求严密，避免泄漏。
4、安装时用户照扩散管出口管径自配钢管一段做尾管，长度一般应在1米以上，但不伸入循环水池中。
5、故障：真空度达不到原因：安装管道连接渗漏、喷咀堵塞、水泵流量压力不足，真空表失灵。

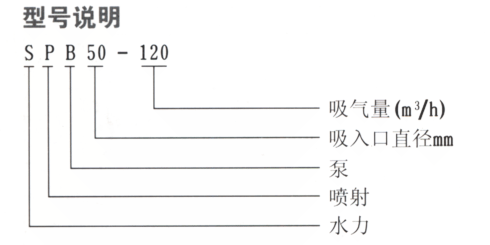

型号意义:

















性能参数:

型号
水流条件
极限真空度
最大抽气量
流量
压力
配套离心泵
SPB50-120
>25m3/h
0.3MPa
S65×50-32
≥720mmHg
120m3/h
SPB50-72
>25m3/h
0.3MPa
S65×50-32
≥720mmHg
72m3/h

外型尺寸及安装尺寸

型号
D1
d1
N1-φ1
D2
d2
N2-φ2
D3
d3
N3-φ3
L
H
SPB50-120
160
125
4-18
160
125
4-18
195
160
4-18
115
1290
SPB50-72
160
125
4-18
160
125
4-18
160
125
4-18
115
350
